Aufbereitung der Druckluft
Druckluft-Qualitätsklassen nach ISO 8573-1:2010
Die Ermittlung des richtigen Aufbereitungsgrades ist mit Hilfe der angegebenen Druckluft-Qualitätsklassen möglich, die vom Hersteller vorgegeben werden. Je nach Druckluftklasse sollte der Einsatz von Kompressoren, Filtern, Adsorptionstrocknern, Kältetrocknern etc. genau geplant werden. Wir helfen Ihnen gerne dabei und suchen Ihnen die passenden Komponenten aus. Wenn Sie wünschen, beraten wir Sie auch gerne generell rund um die Themen Druckluftklassen, Partikel Konzentrationswerte, Drucktaupunkte und die richtige Druckluftaufbereitung. Rufen Sie uns einfach an unter 07032 – 95693 13 oder nutzen Sie bequem unser Kontaktformular.
| Wasser | |
|---|---|
| Klasse | Drucktaupunkt |
| 0 | strengere Anforderungen als Klasse 1 |
| (definitionspflichtig) | |
| 1 | ≤ -70°C |
| 2 | ≤ -40°C |
| 3 | ≤ -20°C |
| 4 | ≤ +3°C |
| 5 | ≤ +7°C |
| 6 | ≤ +10°C |

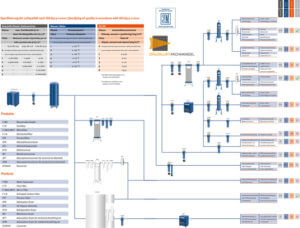

Druckluftklassen nach ISO 8573-1:2010 – PDF
Sie benötigen eine genaue Erläuterung der Druckluftklassen und einen passenden Anleitungsfaden zur richtigen Druckluftaufbereitung mit Kältetrocknern bzw. Adsorpitonstrocknern? Dann finden Sie hier genau das Richtige. Klicken Sie einfach auf das oben stehende Bild um die „Druckluftklassen PDF“ zu öffnen. Das vergrößerte PDF öffnet sich in einem neuen Fenster. Sie benötigen Hilfe? Dann rufen Sie uns einfach an unter 07032 – 95693-13. Wir nehmen uns gerne für Sie Zeit!
| Öl | |
|---|---|
| Klasse | Gesamtölkonzentration |
| (flüssig, aerosol + gasförmig) | |
| [mg/m³]* | |
| 0 | strengere Anforderungen als Klasse 1 |
| (definitionspflichtig) | |
| 1 | ≤ 0,01 |
| 2 | ≤ 0,1 |
| 3 | ≤ 1,0 |
| 4 | ≤ 5,0 |
| 5 | > 5,0 |
| Feststoffe/Staub | |||
|---|---|---|---|
| Klasse | max. Partikelzahl je m³ | ||
| einer Partikelgröße | |||
| mit d [μm]* | |||
| 0,1 ≤ d ≤ 0,5 | 0,5 ≤ d ≤ 1,0 |
1,0 ≤ d ≤ 5,0 |
|
| 0 | strengere Anforderungen als Klasse 1 | ||
| (definitionspflichtig) | |||
| 1 | ≤ 20.000 | ≤ 400 |
≤ 10 |
| 2 | ≤ 400.000 |
≤ 6.000 |
≤ 100 |
| 3 | – | ≤ 90.000 |
≤ 1.000 |
| 4 | – | – | ≤ 10.000 |
| 5 | – | – | ≤ 100.000 |
*bei Referenzbedingungen 20°C.
1 bar (a), 0% Luftfeuchte.
